在電源設計、逆變器、電機控制等中高頻率場合中，整流器件的性能對系統效率和穩定性起著至關重要的作用。傳統整流二極管（如1N5408、1N4007）雖然成本低、應用廣，但在快速切換電路中存在明顯的“遲鈍”問題，表現為反向恢復時間較長，容易造成電能損耗、熱量積聚甚至干擾加劇。而MDD快恢復整流器應運而生，它在保留整流能力的基礎上，大幅提升了反向切換速度，是高頻電路中不可或缺的器件之一。本文MDD將深入解析快恢復整流器的工作特性、與普通整流管的差異，以及其在實際電路中的典型應用場景。

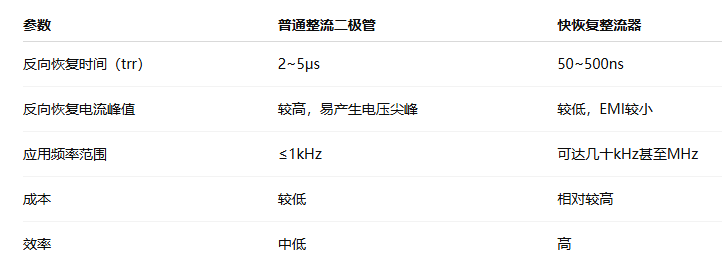

整流器件的一個關鍵性能指標就是反向恢復時間，即當二極管從導通狀態轉入截止?fàn)顟B(tài)所需的時間。普通硅整流管的trr通常在幾微秒（μs）級別，而快恢復整流器的trr一般控制在數百納秒以內，甚至更低。
快恢復整流器利用摻雜優化或通過使用特殊工藝（如金屬摻雜、壽命控制等）來加快載流子的復合速度，從而在電流方向發生切換時能更快截止，減小能量損失和寄生震蕩。
二、快恢復整流器的核心優勢
高頻響應能力強
可廣泛應用于開關頻率為數十kHz至數百kHz的場合，支持PWM、同步整流等高速切換系統。
降低EMI干擾
快速關斷意味著更小的di/dt和dv/dt尖峰，有助于抑制電磁干擾（EMI），提升電源的EMC性能。
減小開關損耗，提升能效
在高頻變換電路中，整流二極管的反向恢復損耗是重要的能耗來源，快恢復器件能有效控制這一損耗。
三、典型應用場景
1.開關電源（SMPS）
在反激、正激、半橋、全橋等拓?fù)渲校米鞫蝹?cè)整流器件。尤其在輸出頻率較高（>50kHz）時，普通整流管已難以勝任。
2.電機驅動與逆變器
用于IGBT的自由輪回路，快恢復特性可減小電壓尖峰、降低開關損耗，提升系統響應速度。
3.PFC功率因數校正電路
用于提升功率因數的Boost結構整流部分，快恢復器件可提高功率因數修正效率。
4.高頻通信電源
電信機房和基站電源通常要求高效率與低干擾，快恢復整流器廣泛用于其中。
5.高頻變壓器次級整流
如DC-DC隔離電源模塊、服務器電源板等模塊化應用中，也大量使用快恢復器件以優化效率。
四、選型要點與使用建議
trr參數需匹配系統頻率：例如，開關頻率為100kHz的系統中，trr應≤200ns；
注意器件的浪涌電流能力（IFSM）：尤其在開機或感性負載下，需具備較強抗浪涌能力；
合理布局與散熱：高頻整流本身熱耗較大，應選擇合適封裝（如TO-220、DPAK）并注意散熱；
避免與普通二極管并聯使用：因trr不一致，會導致電流不均，甚至提前失效；
關注反向電壓與正向電流額定值：確保選型冗余設計，避免因工作點接近極限引發失效。
五、最后
MDD快恢復整流器作為連接普通整流管與超快器件（如肖特基二極管）之間的重要過渡方案，在頻率、效率、抗干擾與性價比之間實現了優良的平衡。它不僅是開關電源與電機驅動領域的“利器”，更因其廣泛適應性成為現代電子系統中的基礎器件之一。對于電源設計工程師而言，掌握快恢復整流器的性能參數、應用特性與設計要求，是實現高性能、高穩定性系統的關鍵一步。
